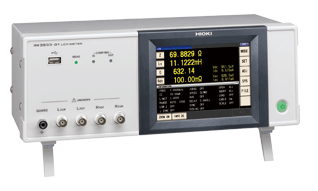

圖片僅供參考,產品以實物為準
產品名稱
日置（HIOKI） LCR測試儀IM35
產品型號
日置（HIOKI） LCR測試儀IM3533
產品內部編號
LCR測試儀IM3533
產品價格
￥0.00
產品分類
日置HIOKI LCR測試儀IM3533產品詳細規格
LCR測試儀IM3533
基本精度±0.05％，測量范圍廣(DC,40Hz～200kHz，5mV～5V，10μA～50mA)。
在例如C-D和ESR這樣的混合測量條件下，不間斷測試
內置的低阻抗G精度模式可有效測量低感應或鋁電解電容的等效串聯電阻。
(測量速度是以往產品3522-50的10倍，大大提高了反復性和穩定性)
模式，用于測量變壓器線圈比率，互感系數和溫度補償DCR。
頻率掃描測試(僅IM3533-01)
除標準0m/1m以外的2m/4m電纜設置。
內置比較器和BIN功能。
2ms的快速測試時間
基本參數
| IM3533 | IM3533-01 | |
|---|---|---|
| 測量模式 | LCR，變壓器測試(N,M,△L)， 連續測試(LCR模式) | LCR，變壓器測試(N,M,△L)， 分析儀(掃描測試)，連續測試(LCR/分析模式) |
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 測量量程 | 100mΩ～100MΩ,10個量程(有參數根據Z定義) | |
| 可顯示量程 |
Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [單位] ～9.999999G [單位]) 只有 Z和Y顯示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) |
|
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° | |
| 測量頻率 |
1mHz ～200kHz (1mHz ～10Hz步進) |
|
| 測量信號電平 |
[輸出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗G精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms |
|
| 輸出阻抗 | 正常模式：100Ω,低阻抗G精度模式：25Ω | |
| 顯示 | 5.7英寸觸摸屏，彩色TFT，顯示可設置ON/OFF | |
| 測量時間 | 2ms(1kHz,FAST,顯示OFF，代表值) | |
| 功能 |
DC偏壓測量、直流電阻溫度補償 （標準溫度換算顯示）,比較器、BIN測量（分類功能）,面板讀取/保存、存儲功能 |
|
| 接口 |
EXT I/O(處理器)，USB通信(G速)，USB存儲 選件：RS-232C,GP-IB,LAN任選一 |
|
| 電源 | 100～240V AC，50/60Hz，Z大50VA | |
| 尺寸及重量 | 330mm W×119mm H×168mm D, 3.1kg | |
| 附件 | 電源線×1，使用說明書×1，CD-R(包括PC指令和樣本軟件)×1 | |
