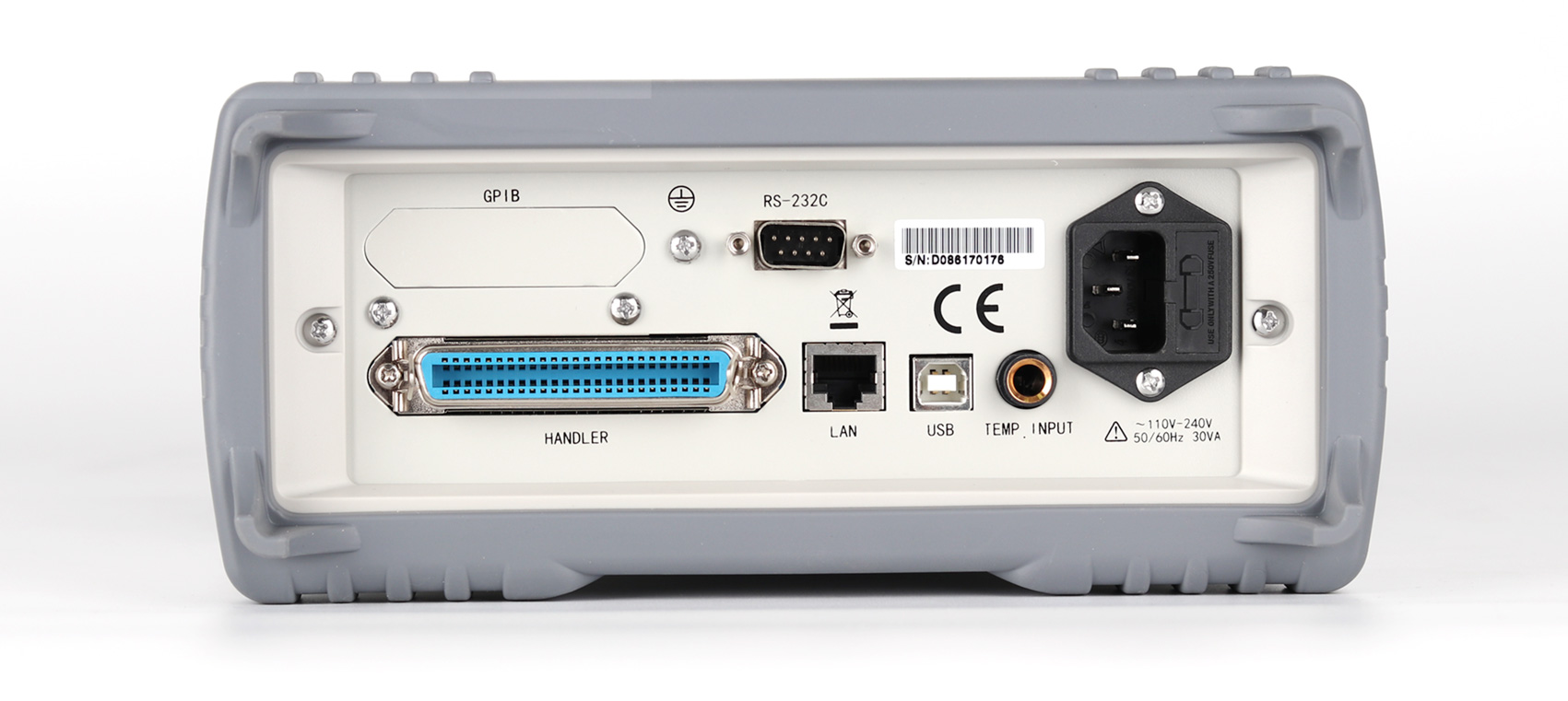

圖片僅供參考,產品以實物為準
TH2515 直流低電阻測試儀產品詳細規格
技術參數
產品型號
TH2515
顯示器
24位色；分辨率為400 X 272的RGB真彩色TFT LCD顯示器帶觸屏功能
讀數位數
5 ? 位
測量范圍
0.1μΩ --110MΩ
電阻量程
電流
分辨率
準確度 Rd%+FS%
20 mΩ
1A
0.1μΩ
0.10+0.025
200mΩ
1μΩ
0.35+0.030
2Ω
100mA
10μΩ
0.035+0.010
20Ω
10mA
100μΩ
0.025+0.008
200Ω
1mΩ
0.01+0.002
2kΩ
1mA
10mΩ
0.01+0.002
20kΩ
100μA
100mΩ
0.01+0.002
100kΩ
1Ω
0.01+0.005
1MΩ
10μA
10Ω
0.02+0.005
10MΩ
1μA
100Ω
0.1+0.010
100MΩ
100nA
1kΩ
1+0.1
測量功能
電阻測量時間
FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms 以上為DISY OFF，當DISY ON 另加20ms。
溫度測量時間
100 ± 10ms
測試端配置
四端
測量平均設置
1-255
清“0”
√
量程切換
自動、手動
觸發方式
內部、手動、外部、總線
電源頻率選擇
√ （避免電源噪聲干擾）
測量設置參數保存
30組
低電壓測量
開路電壓：≤ 60mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ
熱電勢消除
√
統計功能
平均值、值、小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK）
測量異常檢測
√ 檢測測量線是否連接正常
多極連接器
√（可選高阻測試噪聲抑制功能）
Beep工作狀態
比較器、檔比較、按鍵
按鍵鎖定
√
溫度測量
溫度測量1
-10.0℃--99.9℃ 傳感器：PT500
溫度測量2
模擬輸入：0V--2V 顯示：-99.9℃ - 250℃
溫度補償功能
（電阻測量值轉換為設定溫度時的阻值）
溫度轉換功能
（由加溫前后電阻測試值獲得溫升）
比較判別
比較器
信號輸出
HI/IN/LO
訊響
鳴叫模式：OFF，IN，HI/LO
極限設置方式
值上/下限，百分比上下限+標稱值
分選
10檔，值/百分比
外觸發延遲時間
自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s
外輸入觸發
上升沿/下降沿可選
接口配置
USB DEVICE 、USB HOST 、RS232、LAN、HANDLE R、GPIB（OPTION）
一般技術指標
溫度、濕度
0℃ -- 40℃，≤ 90%RH
保證精度溫度 濕度
23±5℃ ≤80%RH
供電電源
電壓
110V~220V
頻率
50Hz/60Hz
功耗
30 VA
尺寸
215mm×87mm×335mm（凈尺寸） 235mm×105mm×360mm（加護套后）
重量
約3.6kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端測試電纜 | TH26050S | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 低電阻探針夾具 | TH26065 | ||||
