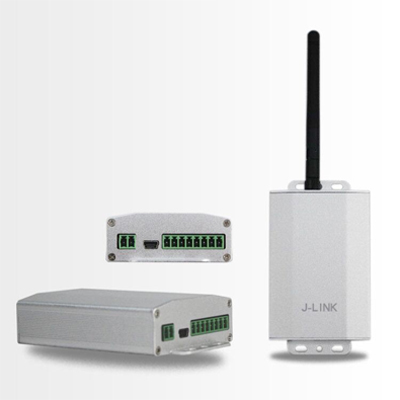

圖片僅供參考,產品以實物為準
JK7000多路溫度測試儀產品詳細規格
詳細說明
采用32位RAM高速處理器,采樣速度更快
支持多種傳感器輸入,如直流電流:4-20mA.直流電壓:0-5V.熱電偶:K、J、T、S、N、R、熱電阻
PT100,CU50,頻率信號:0-10000Hz.
提供DC24V變送器電源輸出1路,也可另行購買輸出模塊(每個模塊提供8路DC24V變送器電源輸出)
模塊化設計,用戶可后期購買測量模塊以增加測試通道
標配8通道,多64通道.每個模塊為8個通道.
采用7寸大屏幕,支持觸控操作與按鍵同時操作.
鼠標鍵盤即插即用
多畫面顯示,支持?jǐn)?shù)字顯示、棒圖顯示、曲線顯示
綜合顯示界面，實時顯示溫度的值，小值和平均值
具體報警功能,可設置上限,下限.
內置FLASH存儲器,容量為64M.按8通道計算,長可記錄3年時間.
支持外置U盤在線存儲功能,方便數據隨時下載與復制
支持交流65V-240V供電及直流24V供電(用于儀器工作供電)
支持鋰電池組供電(選購)
標準RS232通訊傳輸及控制軟件
適用案例
設備的溫度監測與維護
電子電路中元器件的評估
電機馬達溫度的測量
燃料電池的溫度測量
冷庫倉庫的溫度測量
爐溫的管理
車輛開發與車載零部件的評估
環境溫度的監測
LED燈具溫度測量
技術規格
型號 | JK9000 | JK7000 | |
結構 | 便攜式 | 臺式 | |
顯示器 | 10.1英寸TFT彩色LCD（800*600像素） | 7英寸TFT彩色LCD（640*480像素） | |
觸摸屏 | 單點電阻屏 | ||
模塊的連接數 | 8（測量通道數：64） | 10（測量通道數：80） | |
*連接數量受限于輸入/輸出通道數，并且因模塊種類和組合而異 | |||
運算通道數 | 100 | 50 | |
通信通道數 | 300 | 50 | |
內部存儲器 | 128MB（介質：閃存） | ||
外部存儲介質 | SD存儲卡（32GB）（格式：FAT32或FAT16）、出廠標配1GB （鍵盤/鼠標：兼容HID Class Ver.1.1標準） | ||
通信功能 | 以太網（10 BASE-T/100 BASE-TX）,兼容IEEE802.3標準（以太網幀格式：DIX） | ||
其他功能 | 安全功能 ：鎖鍵功能、登錄功能 | ||
額定供電電壓 | 100-240VAC（電壓允許范圍：90~132VAC、180~240VAC） | ||
額定電源頻率 | 50/60Hz | ||
功耗 | 85VA（100VAC） 110VA（240VAC） | 45VA（100VAC） 60VA（240VAC） | |
絕緣電阻 | 在以太網端子、RS422/485、各絕緣端子與地之間：≥20MΩ（500VDC時） | ||
耐電壓 | 在電源端子與地之間：3000VAC（50/60Hz）/1 分鐘 | ||
外部尺寸（W*H*D | 主機 | 277*220*165（mm） | 288*128*300（mm） |
包括模塊 | 277*220*175（mm） | 288*128*320（mm） | |
開孔尺寸 | 280寬*225高*200深 | 288寬*130高*320深 | |
重量（僅主機） | 約5.7kg | 約5.5kg | |
附件清單
Jinko JK7000主機 壹臺
國標三插電源線 壹條
NAPUI 130T溫度模塊 壹個
K型熱電偶捌支
說明書 壹份
保修卡 壹份
合格證 壹份
軟件 壹份
