JK2518多路電阻掃描測試儀產品詳細規格
產品簡介：
JK2518系列電阻/溫度掃描儀模擬測試掃描單元采用同步插卡式的設計理念，可支持的插卡板測試單元可達6個，且在插卡板之間實現同步測量，
大大提高掃描測量速度。每塊測量板內包含16個測試端，測試端的組合支持用戶可自由編程，可配置高達90路電阻/溫度掃描測量通道，每通道
測量可單獨設計分選比較邊界以及輸出比較分選信號。溫度測量的采樣方式可配置為PT500鉑電阻、PT100鉑電阻、模擬電壓輸入三種方式以適用不同
的應用場合。0.05%的電阻精度，在200mΩ量程下，電阻分辨率更是達到了10μΩ的水準，測試掃描范圍從10μΩ到200kΩ。儀器的溫度補償和溫度
轉換功能使產品的測試免除環境溫度的影響，可輸出整機級、板級以及各通道的比較分選結果，使您的測試和數據分析處理、產品的分揀工作更加輕松。
標配的RS232、USB HOST、和HANDLER接口既方便您測量數據的快速保存，又方便您遠程的掌控儀器。帶觸摸功能的24位色、分辨率為480×272的彩色液
晶屏，給您的測量操作帶來不一樣的感覺！
性能特點：
■ 多可達90路電阻/溫度掃描測試
■ 掃描測試通路采用的測試端可編程
■ 多個測試單元同步進行測量（多可達6個單元）
■ 兼容掃描和單機兩種測量模式
■ 每個測試單元可自由插拔
■ 溫度測量可支持PT100溫度采樣方式
■ 高電阻精度：0.05%
■ 溫度基本精度：0.2℃
■ 電阻小分辨率：10μΩ
■ 6板測試速度可達600次/秒，單板40次/秒
■ 單機和掃描模式均支持電阻和溫度測量
■ 帶四線電阻式觸摸功能的24位色7寸彩色液晶屏
■ 溫度補償功能(TC)
■ 可輸出通道級、板級、整機級的比較分選結果（限，合格以及訊響）
■ 30組儀器參數文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 數據保存功能方便測量結果的實時保存
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 靈活方便的文件操作系統
■ Handler接口用于實現聯機操作
■ RS232、USB HOST 、LAN，可方便與PC進行數據通訊以及對儀器的遠程控制
技術參數：
型 號 | JK2518B | JK2519 |
測量參數 | 直流電阻·溫度 | 直流電阻·溫度 |
電阻測試范圍 | 10μΩ-200kΩ | 1μΩ-2MΩ |
電阻基本測試精度 | 0.05% | |
電阻量程 | 自動和手動(20mΩ,200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) | |
溫度傳感器類型 | PT100鉑電阻 | |
溫度測試范圍 | PT100：-10℃--99.9℃ | |
溫度測試精度 | PT100：0.3%*測量值 ±0.5℃ | |
測量模式 | 單機、掃描 | |
每路測試參數 | 電阻、溫度（可編程） | |
掃描路數 | 15路/卡，多可插6卡及90路，卡內通道為掃描測試，測試卡之間為同步測試 | |
測試通道的測試端選擇 | 通道間任意配置（可編程） | |
測試電流 | ≤100mA | |
測量速度 | 50次/秒、20次/秒 | |
溫度補償 | 有 | |
顯示器 | 真彩7寸LCD顯示 | |
顯示結果 | 同時顯示16路測試結果，支持翻頁 | |
短路清0校正 | 對有通道支持全量程內短路清零 | |
比較器 | 各測試通道單獨設置比較邊界 | |
極限模式 | ABSDev、ABS、% | |
觸發方式 | 自動觸發、手動觸發、總線觸發、Handler觸發、腳踏開關觸發 | |
接口 | LAN、USB HOST、RS232C、Handler 、腳踏開關 | |
測試端 | 四端測試 | |
電源要求 | 電壓：90-125V，190-250V頻率：50Hz、60Hz功率：30VA | |
尺寸mm | 288寬*130高*320深 | |

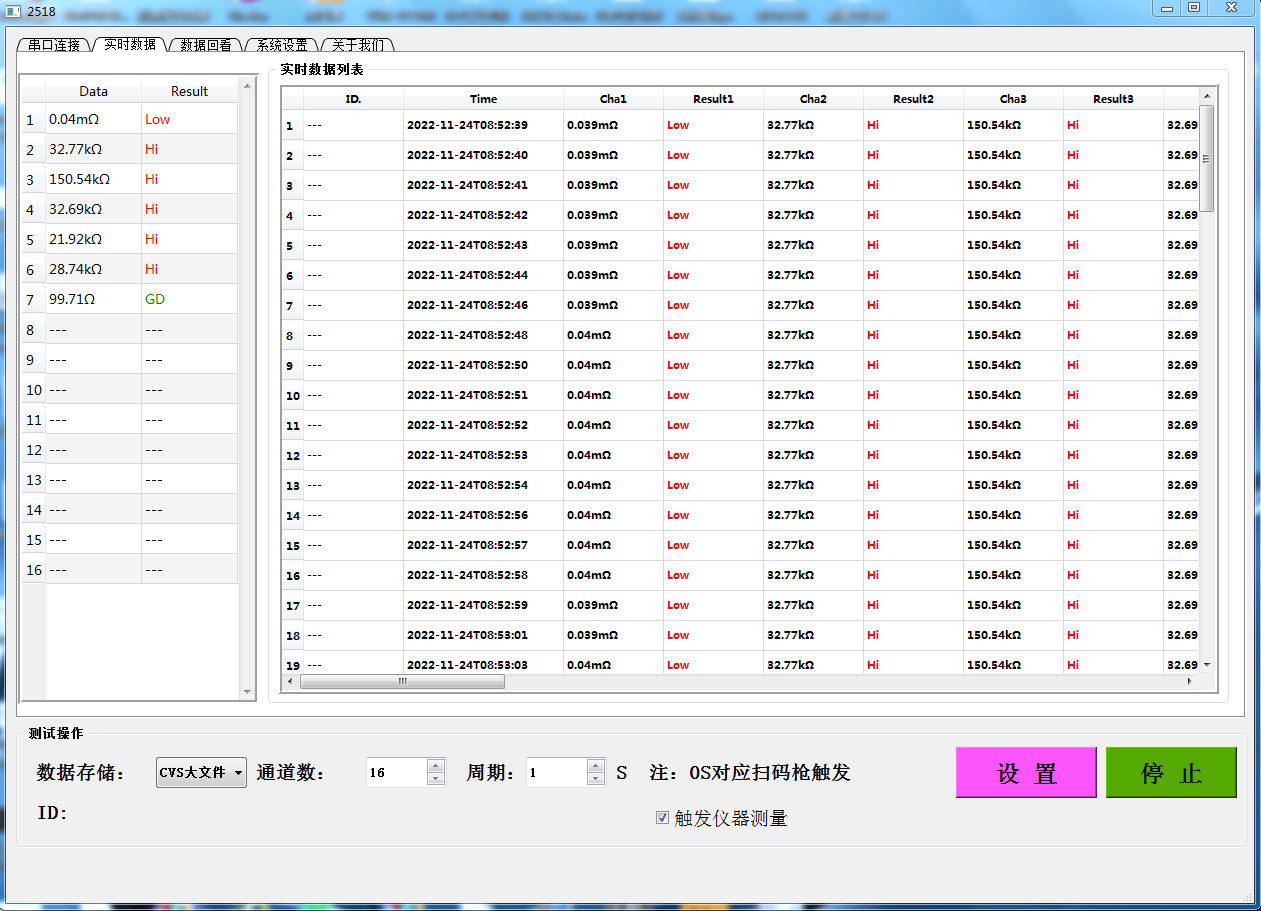

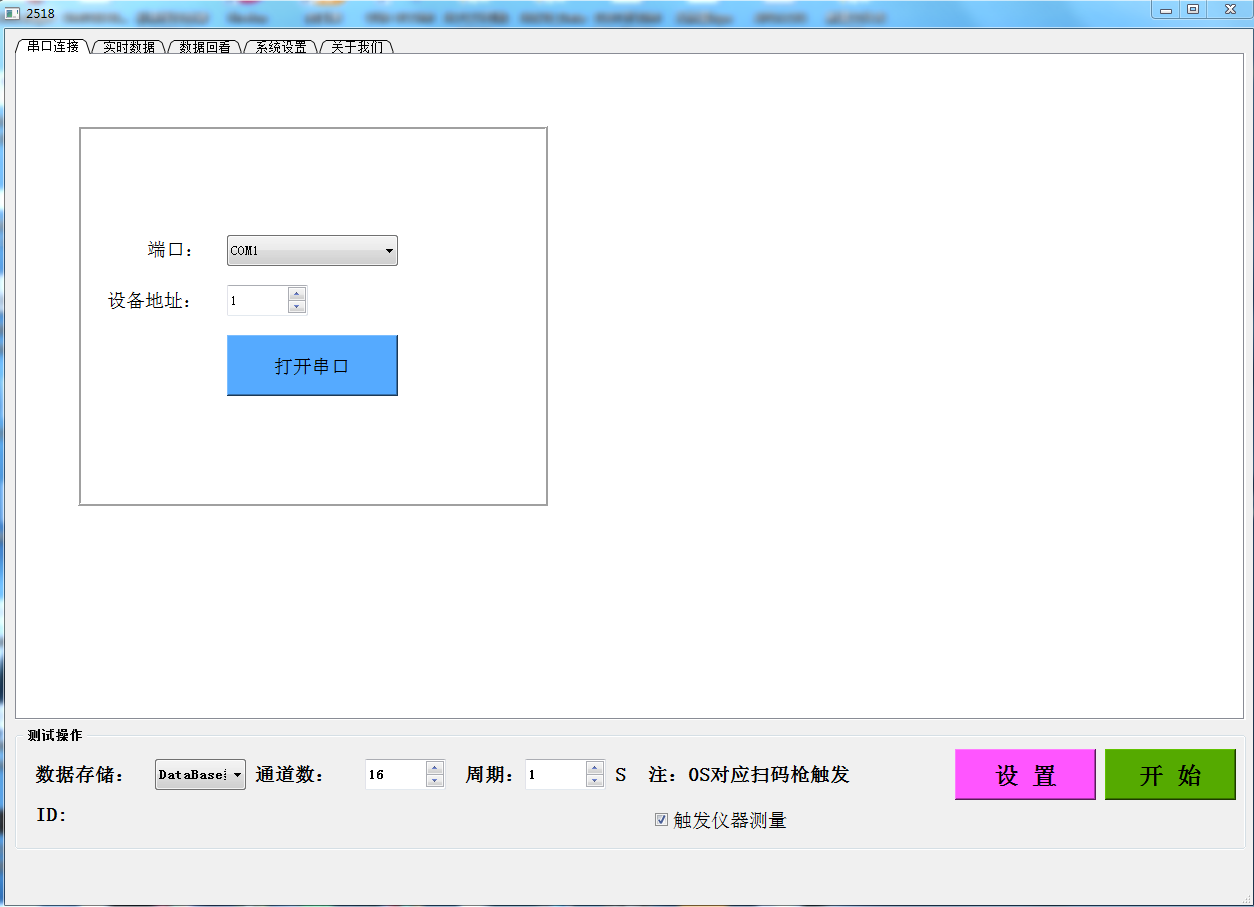

采集軟件顯示界面
