JK9610A 場效應管測試儀產品詳細規格
9610A和9612的區別：
9610A可以測三個參數：
A:擊穿電壓VDSS 開啟電壓VGS Gfs跨導
B:三個參數只能一項一項測
9612可以測三個參數：
A:開啟電壓VGS Gfs跨導 通態電阻Ron 極間電容Cir 四個參數一起測
B:效率高,
C:帶分選報警 適合大批量來料檢驗
功率場效應管測試儀/MOS管測試儀/MOS管分選儀/MOS管配對儀 深圳JK9610A場效應管測試儀 上海JK9610A場效應管測試儀 常州JK9610A場效應管測試儀 JK9610A場效應管測試儀價格 JK9610A場效應管測試儀銷售 JK9610A場效應管測試儀參數 JK9610A場效應管測試儀報價
一、概述
JK9610A型功率場效應管測試儀，是一種新穎的全數字顯示式功率場效應管參數測試裝置，可用于標稱 電流約在2-85A，功率在300W以內的N溝導功率場效應管主要參數的測試。它可以準確測量擊穿電壓 VDSS、柵極開啟電壓VGS（th）和放大特性參數跨導Gfs，尤其是跨導Gfs的測試電流可以達到50A，由于采 用脈沖電流測試法，即使在大電流測試時也不會對被測器件造成任何損壞，更可以在大電流狀態下對場效 應管進行參數一致性的測試（配對）；儀器完全可用于同等電流等級的IGBT參數的測量；儀器還是一臺性 能十分優越的電子元器件耐壓測試裝置，其測試耐壓時的漏電流有1mA、250uA、25uA 三擋可以選擇。儀器 主要用于功率場效應管和IGBT的質量檢驗、參數的配對及其它電子元器件的耐壓測試之用。儀器分N溝導型 測試儀和P溝導型測試儀兩種。儀器外型美觀、性能穩定、測量準確、操作簡單、使用安全方便。
二、主要技術性能
1、擊穿電壓VDSS測量范圍： 0—1999V， 精度：≤2.5% 。
2、IDSS可分三擋選擇： 1mA、250uA、25uA 。
3、柵極開啟電壓VGS（th） 測量范圍： 0—10V。 精度：≤5% 。
4、Gfs跨導測試電流Idm：不小于1—50 A連續可調， 精度：≤10 % 。
5、Gfs跨導測試范圍：1—100 。
三、主要測試功能
1、功率場效應管的擊穿電壓VDSS、柵極開啟電壓VGS(th)、跨導Gfs的測試。
2、IGBT的擊穿電壓V(BR)ces、柵極開啟電壓VGE(th)、跨導Gfs的測試。
3、功率場效應管和IGBT在50A以下的任意電流狀態下一致性的測試，可用于配對。
4、對其它更大電流和功率的場效應管及IGBT的測試：（見下面介紹）。
5、各類晶體三極管、二極管、穩壓管擊穿電壓的測試。
6、壓敏電阻電壓的測試等。

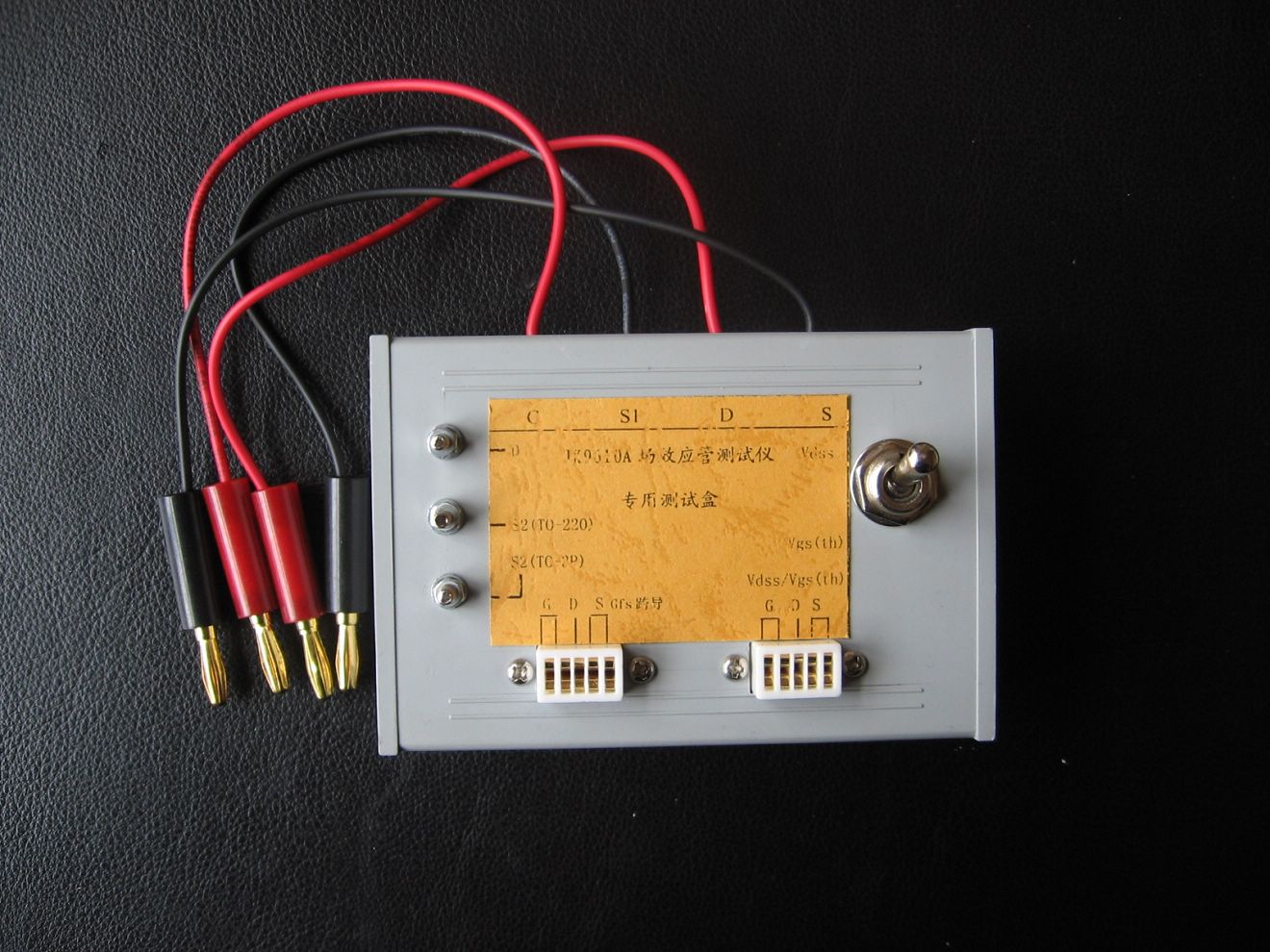

四、測試盒與測試線
1、利用測試盒可以方便的測試TO-126、TO-220、TOP-3等類似封裝的功率場效應管和IGBT。
2、利用測試線可以測量其它金屬類、模塊類等封裝形式的功率場效應管和IGBT。
測試實例
型號 | 擊穿電壓 Vdss | 開啟電壓 Vgs(th) | 跨導S Gfs |
測試電流Gfs
| 標稱電流 ID | 標稱功率 PD | 封裝 | |
IRF640
| 基本參數 | 200V | 2-4V | ≥6.8 | 11A | 18A | 150W | TO-220 |
實測參數 | 225V | 3.0V | 12 | 11A | ||||
IRF1010
| 基本參數 | 60V | 2-4V | ≥69 | 50A | 84A | 200W | TO-220 |
實測參數 | 66V | 3.2V | 67 | 50A | ||||
IRF3205
| 基本參數 | 55V | 2-4V | ≥44 | 62A | 110A | 200W | TO-220 |
實測參數 | 60V | 2.9V | 68 | 60A | ||||
FQP70N08
| 基本參數 | 80V | 2-4V | 41 | 35A | 70A | 155W | TO-220 |
實測參數 | 86V | 3.2V | 46 | 35A | ||||
75NF75
| 基本參數 | 75V | 2-4V | 20 | 40A | 80A | 300W | TO-220 |
實測參數 | 81V | 3.6V | 52 | 40A | ||||
IRFP064
| 基本參數 | 55V | 2-4V | ≥42 | 59A | 110A | 200W | TO-3P |
實測參數 | 67V | 2.5V | 57 | 60A | ||||
2SK1120
| 基本參數 | 1000V | 2.5-5V | 4 | 4A | 8A | 150W | TO-3P |
實測參數 | 1086V | 2.3V | 5 | 4A | ||||
G160N60
| 基本參數 | 600V | 3.5-6.5V | * | 80A | 160A | 250W | TO-247 |
實測參數 | 626V | 3.9V | 35 | 60A | ||||
H40T120
| 基本參數 | 1200V | 5-6.5V | 21 | 40A | 75A | 270W | TO-247 |
實測參數 | 1390V | 5.7V | 20 | 40A | ||||
60N170D
| 基本參數 | 1700V | 3.5-7.5V | 60A | 200W | TO-247 | ||
實測參數 | 1798V | 4.8V | 30 | 60A |
