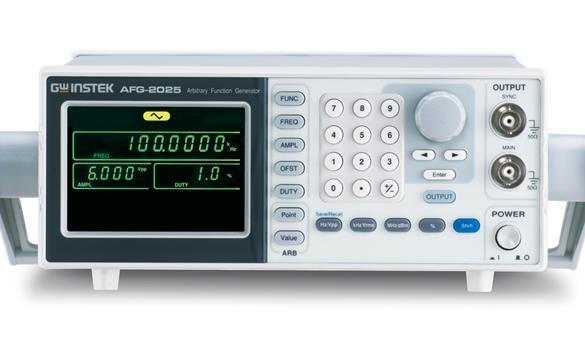

圖片僅供參考,產品以實物為準
產品分類
AFG-2000系列AFG-2225 AFG-2005任意波形信號發生器產品詳細規格
快速選型
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 通道數 |
| AFG-2225 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| AFG-2005 | 0.1Hz-5MHz | 20MSa/s | 10bits | 4K | 1 |
| 詳細規格 | ||||||
| AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | |
| 波形 | ||||||
| 正弦波/方波/三角波 | ||||||
| 任意波功能 | ||||||
| 采樣率 | 20MSa/s | |||||
| 重建率 | 10MHz | |||||
| 記錄長度 | 4k點 | |||||
| 垂直分辨率 | 10位 | |||||
| 頻率特性 | ||||||
| 范圍 正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/鋸齒波 | 1MHz | |||||
| 分辨率 | 0.1Hz | |||||
| 穩定度 | ±20ppm | |||||
| 老化率 | ±1ppm/year | |||||
| 誤差容忍 | ＜10mHz | |||||
| 輸出特性 | ||||||
| 幅值 范圍 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路)；≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路) | |||||
| 度 | 設定值的±1%±1mVpp；(1kHz, ＞10mVpp) | |||||
| 分辨率 | 1mV或3位 | |||||
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | |||||
| 單位 | Vpp，Vrms，dBm | |||||
| 直流偏移 范圍 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路) | |||||
| 度 | 設定值的1%+2mV+幅值的0.5% | |||||
| 波形輸出 阻抗 | 50Ω典型值(固定)；＞10MΩ(輸出關閉) | |||||
| 保護 | 短路保護；過載繼電器自動禁止輸出 | |||||
| SYNC輸出 準位 | TTL-compatible into＞1kΩ | |||||
| 阻抗 | 50Ω正常值 | |||||
| 上升/下降時間 | ≤25ns | |||||
| 正弦波特性 | ||||||
| 諧波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp | |||||
| 方波特性 | ||||||
| 上升/下降時間 | 輸出時，≤25ns(接50Ω負載) | |||||
| 過激信號 | ＜5% | |||||
| 不對稱性 | 周期的1%+1ns | |||||
| 可調占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率) | |||||
| 三角波特性 | ||||||
| 線性度 | ＜峰值輸出的0.1% | |||||
| 可調對稱性 | 0%~(0.1%的分辨率) | |||||
| AM調制 | ||||||
| 載波波形 | 正弦波、方波、三角波 | —— | ||||
| 調變波形 | 正弦波、方波、三角波 | |||||
| 調變頻率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | |||||
| 深度 | 0%~120.0% | |||||
| FM調制 | ||||||
| 載波波形 | 正弦波、方波、三角波 | —— | ||||
| 調變波形 | 正弦波、方波、三角波 | |||||
| 調變頻率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | |||||
| 偏差 | DC~頻率 | |||||
| FSK | ||||||
| 載波波形 | 正弦波、方波、三角波 | —— | ||||
| 調變波形 | 50%占空比方波 | |||||
| 內部頻率 | 2mHz~20kHz | |||||
| 頻率范圍 | 0.1Hz~頻率 | |||||
| 掃描 | ||||||
| 掃描時間 | 1ms~500s | —— | ||||
| 波形種類 | 正弦波、方波、三角波 | |||||
| 掃描形態 | 線性或?qū)?shù) | |||||
| 開始/截止頻率 | 0.1Hz~頻率 | |||||
| 計頻器 | ||||||
| 范圍 | 5Hz~150MHz | —— | ||||
| 度 | 時基度±1count | |||||
| 時基 | ±20ppm(23℃±5℃)，熱機30分鐘 | |||||
| 分辨率 | 分辨率：對于1Hz，100nHz；對于100MHz，0.1Hz | |||||
| 輸入阻抗 | 1MΩ/150pf | |||||
| 靈敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) | |||||
| 存儲/調取 | ||||||
| 10組存儲設置 | ||||||
| 接口 | ||||||
| USB(Devices) | ||||||
| 電源 | ||||||
| AC 100~240V，50~60Hz | ||||||
| 功率消耗 | ||||||
| 65VA | ||||||
| 尺寸&重量 | ||||||
| 266(W)×107(H)×293(D)mm；約3.2kg | 266(W)×107(H)×293(D)mm；約3.1kg | |||||
