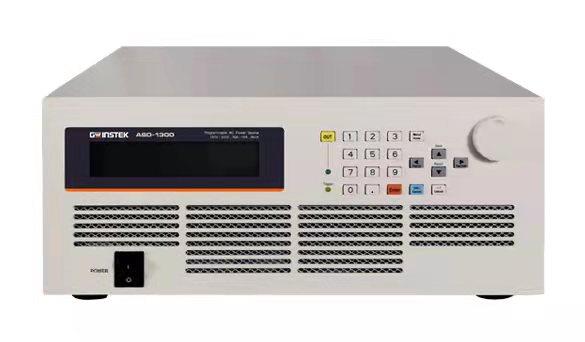

圖片僅供參考,產品以實物為準
ASD-1150/ASD-1300/ASD-1600/ASD-1900交流電源產品詳細規格
| 輸入規格(AC rms) | ||||||
| 型號 | ASD-1150 | ASD-1300 | ASD-1600 | ASD-1900 | ||
| 常規輸入電壓 | 100 Vac to 240 Vac (單相) | 220 Vac to 240 Vac (單相) | 220 Vac to 240 Vac (L-L) 3相4線 Δ 接法 380 Vac to 400 Vac (L-L) 3相5線Y接法 | 220 Vac to 240 Vac (L-L) 3相4線 Δ 接法 380 Vac to 400 Vac (L-L) 3相5線Y接法 | ||
| 輸入電壓范圍 | 90 Vac to 254 Vac | 190 Vac to 254 Vac | 190 Vac to 250 Vac (L-L) 3相4線 Δ 接法 329 Vac to 433 Vac (L-L) 3相5線Y接法 | 190 Vac to 250 Vac (L-L) 3相4線 Δ 接法 329 Vac to 433 Vac (L-L) 3相5線Y接法 | ||
| 相數 | 單相，三相 | 單相，三相 | 三相, 四線 三相,五線 | 三相, 四線 三相,五線 | ||
| 常規輸入頻率 | 50 Hz to 60 Hz | 50 Hz to 60 Hz | 50 Hz to 60 Hz | 50 Hz to 60 Hz | ||
| 輸入頻率范圍 | 47 Hz to 63 Hz | 47 Hz to 63 Hz | 47 Hz to 63 Hz | 47 Hz to 63 Hz | ||
| 輸入功率 | ≤1875 VA | ≤3750 VA | ≤7500 VA | ≤11250 VA | ||
| 功率因數 | ≥0.98 | ≥0.98 | >0.8@滿載 (220Vac) >0.3@滿載 (380Vac) | ≥0.98 | ||
| 輸入電流 | 90Vac: 22A | 190Vac: 20A | 190Vac: 35A/相 329Vac: 25A/相 | 190Vac: 35A/相 329Vac: 25A/相 | ||
| 交流輸出規格 (AC rms) | ||||||
| 電壓 | 設定范圍 | 0.0 V to 150.0 V 0.0 V to 300.0 V | 0.0 V to 150.0 V 0.0 V to 300.0 V | 0.0 V to 150.0 V / 0.0 V to 300.0 V (并聯) 0.0 V to 300.0 V / 0.0 V to 600.0 V (串聯) | 0.0 V to 150.0 V / 0.0 V to 300.0 V | |
| 分辨率 | 0.1 V | |||||
| 度 | ±(0.2 % of set + 0.3 V / 0.6 V) | ±(0.2 % of set + 0.3 V / 0.6 V) | ±(0.2 % of set + 0.3 V / 0.6 V) （并聯) ±(0.4 % of set + 0.6 V / 1.2 V) (串聯) | ±(0.2 % of set + 0.3 V / 0.6 V) | ||
| 輸出相數 | 單相三線 | 單相三線 | 單相三線 | 三相五線 | ||
| 電流 | 150V | 15 A (150V) | 30 A (150V) | 60 A (150V) | 90 A (150V) (單相) 30 A (150V) (三相) | |
| 300V | 7.5 A (300V) | 15 A (300V) | 30 A (300V) | 45 A (300V) (單相) 15 A (300V) (三相) | ||
| 600V | - | - | 15 A (600V) | - | ||
| 峰值電流 | 150V | 90 A (30Hz~100Hz) 75A (>100Hz~1kHz) | 90 A (30Hz~100Hz) 75A (>100Hz~1kHz) | 180 A (30Hz~100Hz) 150 A (>100Hz~1kHz) | 270 A (150V) (30Hz~100Hz) (單相) 90 A (150V) (30Hz~100Hz) (三相) 225 A (150V) (>100Hz~1kHz) (單相) 75 A (150V) (>100Hz~1kHz) (三相) | |
| 300V | 45 A (30Hz~100Hz) 38A (>100Hz~1kHz) | 45 A (30Hz~100Hz) 38A (>100Hz~1kHz) | 90 A (30Hz~100Hz) 75 A (>100Hz~1kHz) | 135 A (300V) (30Hz~100Hz) (單相) 45 A (300V) (30Hz~100Hz) (三相) 113 A (300V) (>100Hz~1kHz) (單相) 38 A (300V) (>100Hz~1kHz) (三相) | ||
| 600V | - | - | 45 A (30Hz~100Hz) 38 A (>100Hz~1kHz) | - | ||
| 負載PF值 | 0 to 1 (前/滯后) | |||||
| 輸出功率 | 1500 VA | 3000 VA | 6000 VA | 9000 VA | ||
| 頻率 | 設定范圍 | AC模式: 30.0 Hz to 1000.0 Hz, AC+DC模式: 1 Hz to 1000.0 Hz | AC 模式: 30.0 Hz to 1000.0 Hz | |||
| 設定分辨率 | 0.1 Hz (30.0 to 1000.0 Hz) | |||||
| 度 | 0.15% | |||||
| 輸出相位角 | 0.0° to 359.9° 可調 (設置分辨率 0.1°) | |||||
| 直流輸出規格 | ||||||
| 電壓 | 設定范圍 | -212 V to +212 V / -424 V to +424 V | - | - | - | |
| 設定分辨率 | 0.1 V | - | - | - | ||
| 度 | ±(0.2 % of set + 0.424 V / 0.848 V) | - | ||||
| 電流 | 150 V | 7 A | - | - | - | |
| 300 V | 3.5 A | - | - | - | ||
| 峰值電流 | 150 V | 14 A | - | - | - | |
| 300 V | 7 A | - | - | - | ||
| 輸出功率 | 750W | - | - | - | ||
| 線性穩壓率 | 0.1% | |||||
| 負載穩壓率 | 0.2% | 0.1% | 0.2% (串聯) 0.8% (并聯) | 0.2% (三相) 0.8% (單相) | ||
| 輸出電壓波形失真度 | ≤1% | |||||
| 輸出電壓反應時間 | 100 us (TYP) | |||||
| 輸出效率 | 78% typ.@滿載, 110Vac輸入 | 80% typ.@滿載 | 79% min.@滿載 | 80% typ. @滿載 | ||
| 測量及顯示 | ||||||
| 電壓 | RMS, AVG value Resolution | 0.1 V | ||||
| PEAK value Resolution | 0.1 V | |||||
| 電流 | RMS, AVG value Resolution | 0.01 A | ||||
| PEAK value Resolution | 0.01 A | |||||
| 功率 | Active (W) Resolution | 0.1W | ||||
| Apparent (VA) Resolution | 0.1 VA | |||||
| Reactive (VAR) Resolution | 0.1 VAR | |||||
| 負載PF值 | Range | 0.000 to 1.000 | ||||
| Resolution | 0.001 | |||||
| 負載CF值 | Range | 1.2 to 1.414 | ||||
| Resolution | 0.001 | |||||
| 諧波電壓 | Range | 可達 39次 | ||||
| 其它 | ||||||
| 保護 | UVP, OCP, OPP, SCP, OTP, FAN FAIL | |||||
| 顯示 | STN-LCD, 6英寸 | |||||
| 記憶組功能 | 存儲/調用, 基本設置: 4 (0~3 numeric keys) | |||||
| 任意波內存 | 30 (nonvolatile) | |||||
| 一般規格 | ||||||
| 接口 | 標配 | GPIB | IEEE 488.2 接口 | |||
| RS-232C | 符合 EIA-RS-232 規格 | |||||
| 外部控制 | 外部控制 I/O | |||||
| 耐壓 | Between input and chassis, output and chassis, input and output | 2210 Vac, 1 分鐘 | ||||
| EMC | EN 61326-1 | |||||
| EN 61326-2-2 | ||||||
| EN 61000-3-2 (Class D) | ||||||
| EN 61000-3-3 | ||||||
| EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1) | ||||||
| EN 55011 (Class A, Group1) | ||||||
| 安全 | EN 61010-1 | |||||
| 環境 | 應用環境 | 室內使用, 過壓等級 II | ||||
| 工作溫度 | 0 °C to 40 °C | |||||
| 存儲溫度 | -40 °C to 85 °C | -40 °C to 60 °C | ||||
| 存儲濕度 | ≤90 % RH (無凝露) | |||||
| 海拔高度 | ≤ 2000 m | |||||
| 尺寸 | 425(W)×133(H)×525(D) | 425(W)×176(H)×520(D) | 546(W)×844.5(H)×700(D) | 546(W)×1025(H)×700(D) | ||
| 重量（Kg） | 22kg | 28kg | 105kg | 153kg | ||
