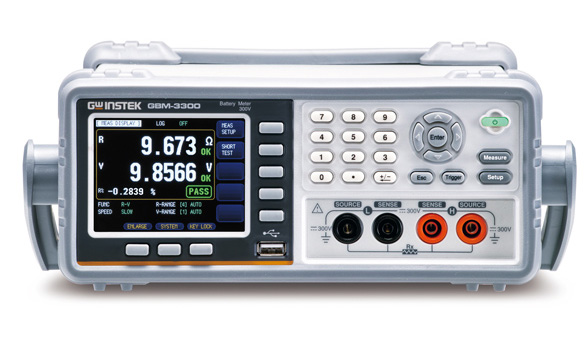

GBM-3000系列GBM-3300,GBM-3080電池測試儀產品詳細規格
3.5" TFT LCD (320x240)
測量項目：直流電壓和交流電阻
電壓測量：300V(GBM-3300)或80V(GBM-3080)
電阻測量: 0mΩ~ 3.2kΩ(max.)
電壓測量的基本精度: 0.01%
電阻測量的基本精度: 0.5%
測量分辨率高達0.1μΩ和10μV
分別對電壓和電阻進行獨立的Go / NoGo確定功能
測試導線（探棒）斷開/接觸故障的判斷機制是測量可靠性的保證
標準接口：USB Host/Device, RS-232C及Handler
快速選型
| 型號 | 電阻測量 | 電壓測量 | 分辨率 | 基本精度 | 標配接口 |
| GBM-3300 | 3.2KΩ | 300V | 0.1uΩ/10uV | 電壓0.01%，電阻0.5% | USB/RS-232 |
| GBM-3080 | 3.2KΩ | 80V | 0.1uΩ/10uV | 電壓0.01%，電阻0.5% | USB/RS-232 |
| 詳細規格 | ||||||
| 顯示 | ||||||
| 屏幕 | 3.5(320x240)TFT LCD | |||||
| 阻抗 | 5位數 | |||||
| 電壓 | 6位數 | |||||
| 測試速度 | ||||||
| 慢速 | 3次/秒 | |||||
| 中速 | 14次/秒 | |||||
| 高速 | 25次/秒 | |||||
| Ex.高速 | 65次/秒 | |||||
| 阻抗測量 | ||||||
| 測試頻率 | 1kHz(±0.5Hz)固定值 | |||||
| 輸入阻抗 | 3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2MΩ | |||||
| 范圍 | 范圍編號 | 范圍 | 刻度 | 分辨率 | 測試電流 | 開路電壓（Vpp） |
| 0 | 3mΩ | 3.1000mΩ | 0.1μΩ | 100mA | 8V | |
| 1 | 30mΩ | 31.000mΩ | 1μΩ | 100mA | 8V | |
| 2 | 300mΩ | 310.00mΩ | 10μΩ | 10mA | 7V | |
| 3 | 3Ω | 3.1000Ω | 100μΩ | 1mA | 3V | |
| 4 | 30Ω | 31.000Ω | 1mΩ | 100μA | 2V | |
| 5 | 300Ω | 310.00Ω | 10mΩ | 10μA | 1.5V | |
| 6 | 3kΩ | 3200.0Ω | 100mΩ | 10μA | 1.5V | |
| 精度 | 范圍編號 | 速度 | 精度 | 溫度系數 | ||
| 0 | 慢速 | ±0.5%讀值±10位 | （±0.05%讀值±1位）/℃ | |||
| 中速 | ±0.5%讀值±15位 | |||||
| 高速 | ±0.5%讀值±20位 | |||||
| Ex.高速 | ±0.5%讀值±40位 | |||||
| 1 | 慢速 | ±0.5%讀值±5位 | （±0.05%讀值±0.5位）/℃ | |||
| 中速 | ±0.5%讀值±6位 | |||||
| 高速 | ±0.5%讀值±7位 | |||||
| Ex.高速 | ±1.0%讀值±8位 | |||||
| 電壓測量 | ||||||
| 范圍 | 范圍編號 | 范圍 | 刻度 | 分辨率 | ||
| 0 | 8V | ±8.08000 | 10μV | |||
| 1 | 80V | ±80.8000 | 100μV | |||
| 2 | 300V（僅GBM-3300） | ±303.000 | 1mV | |||
| 精度 | 檔位編號 | 速度 | 精度 | 溫度系數 | ||
| 0~2 | 慢速 | ±0.01%讀值±3位 | （±0.001%讀值±0.3位）/℃ | |||
| 中速 | ±0.01%讀值±5位 | |||||
| 高速 | ±0.05%讀值±5位 | |||||
| Ex.高速 | ±0.10%讀值±6位 | |||||
| 其他功能 | ||||||
| 范圍選擇 | 自動范圍,保持范圍,正常范圍 | |||||
| 比較器 | ABS,PER或SEQ | |||||
| 連接偵測 | OPEN&WIRE | |||||
| 蜂鳴器 | OFF， Pass， Fail | |||||
| 觸發 | 內部,外部 | |||||
| 接口 | USB Device / USB host/RS-232C/HANDLER | |||||
| 電源 | AC 100 - 240V, 50/60Hz；功耗: 10W | |||||
| 尺寸& 重量 | 264mm(W)x 107mm(H)x 350mm(D) 2.8kg | |||||
